AAASDFERGTRHR ...

面料纤维一般是指直径几微米或几十微米，长度比直径大许多倍，可用来整理制造布料品的物体，以细而长为特征。布料纤维必须具有肯定的细度和长度，才能使纤维间相互抱合，并依赖纤维之间的摩擦力纺制成纱。这也是进行面料整理和使产品具有使用价值的必要条件之一。　　一、长度　　长度是纤维材料的主要品质指标之一，是决策纤维材料纺纱价值的重要因素。　　(一)纤维长度和成纱质量的关系　　纤维长度和成纱质量的关系非常紧密。 ...

纤维长度和纺纱工艺的关系也非常紧密，从纺纱设备的结构、尺寸到各道工序的工艺参数，都必须和所用的纤维长度相配合。例如，原棉长度不同时，清棉机的打手形式、梳棉机的给棉板长度等都应改变。棉花纺织机台中的罗拉隔距都是可以调节的，纤维长度长时，罗拉隔距增大，纤维长度短时，罗拉隔距缩小。细纱的捻系数也应随着纤维长度的变化而变化。为了使细纱具有肯定的强度，用短纤维纺纱时，细纱捻系数应偏大选择；用长纤维纺纱时，细 ...

　　1．手扯长度和长度级 所谓手扯长度，是指用手扯尺量的方法所测的原棉中根数多的纤维长度，简称长度。就是从被检验的棉花中，取出少量的棉样，经过手扯后整理，使棉纤维伸直平行、排列有序．寻出具有代表性的众数长度即为手扯长度。手扯长度以1mm为级距，分成25mm、26mm、27mm、28mm、29mm、30mm、31mm七级，28mm为长度标准级，分级范围见表1—1。五级棉花长度大于27mm，按27mm ...

　　纤维细度反映纤维粗细的程度，同长度一样，纤维细度也具有不均一性。　　（一)纤维细度和成纱质量的关系　　1．纤维细度和成纱强度 在其他条件不变时，纤维愈细，成纱强度愈高，可纺纱的细度愈细。这是因为纤维细，成纱截面内包含的纤维根数多，纤维之间接触面积大，纤维之间滑脱的机会少，成纱强力就高。棉纤维因壁薄成熟差而导致的纤维较细(单纤维强度极低)，则成纱强度反而降低。　　2．纤维细度和成纱条干均匀度 一 ...

纤维愈细，整理过程中愈简单扭结成结和折断成短纤维。清花、梳理处理不当时简单产生大量短纤维，在并条高速牵伸时也易形成大量纤维结。当选配纤维成分改变，纤维平均细度变细时，因细纤维的牵伸效率低，会使成品定量偏高。因纤维太细而在纺纱过程中引起的不利，必须在纺纱工艺生产中引起注意。AAASDFERHYTJTI ...

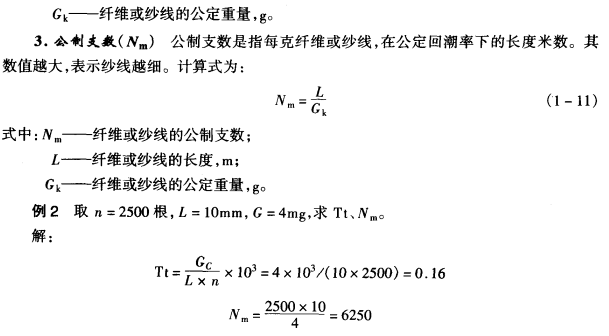

　　线密度Tt为法定计量单位，全部的纤维及纺纱线均应采纳线密度来表达其粗细，但由于习惯上的原因，表示纤维粗细程度的指标还有旦数和公制支数。　　1．线密度(Tt) 线密度(Tt)是表示纤维或纺纱线粗细的程度，指1000m长的纤维或纺纱线在公定回潮率时的重量克数，是法定计量单位。其计算式如下：　　式中：Tt——纤维或纺纱线的线密度，tex；　　L——纤维或纺纱线的长度，m；　　Gk--纤维或纺纱线的公 ...

　　棉纤维的成熟度是指纤维胞壁加厚的程度和纤维中纤维素充满的程度。胞壁愈厚，纤维素淀积的愈多，成熟度愈高。成熟度和棉花品种、生长条件有关。棉纤维成熟度不同，纤维形态就不同。成熟度高，则中腔小、胞壁厚，腔宽和壁厚的比值小。　　棉纤维的各项性能几乎都和成熟度有关。正常成熟的棉纤维，截面粗、强度高、弹性好、有丝完，并有较多的天然转曲，可产生较大的抱合力，成纱强度高。作为棉花纺织工业主要原材料的棉纤维，其 ...

　　表示棉纤维成熟度的指标有成熟系数、成熟纤维百分率和成熟度比等。　　1．成品系数度 根据棉纤维腔宽和壁厚比值的大小(和纤维形态有关，如图1—1所示)所定出的相应数值，马上棉纤维成熟程度分为18组后所规定的18个数值，不成熟的棉纤维成熟系数定为零，成熟的棉纤维成熟系数定为5，用以表示棉纤维成熟度的高低。棉纤维成熟系数和腔宽壁厚比值间的对应关系见表1—3。　　正常成熟的细绒棉的成熟系数一般在1.5— ...

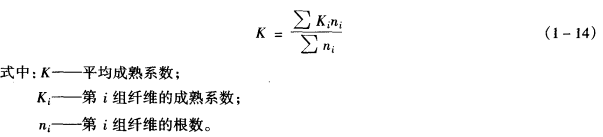

　　棉纤维成熟度的测定方法较多，常用的有中腔胞壁对比法、偏完仪法等。　　1．中腔胞壁对此法 中腔胞壁对比法是通过显微镜目测棉纤维的中腔宽度和胞壁厚度的比值，以平均成熟系数做指标来检测棉纤维成熟度的高低。其计算式如下：　　根据需要还可以计算成熟系数的标准差、变异系数和未成熟纤维百分数(成熟系数在0.75及以下的纤维根数占测定纤维总根数的百分数)等指标。　　2．偏完仪法 采纳棉纤维偏完成熟度仪，根据棉 ...
